Beschreibung
Technische Parameter
1. Umfang
Diese Spezifikation beschreibt Typ und Größe, Leistung, technische Eigenschaften, Warnungen und Vorsichtsmaßnahmen der wiederaufladbaren Lithium-Ionen-Zelle. Die Spezifikation gilt nur für die von Zhejiang Xinghai Energy Technology Co., Ltd. gelieferte HW 40146L-Zelle.
2. Definition
2.1 Nennkapazität:
Nennkapazität {{0}}Ah, die Kapazität, die man erhält, wenn eine Zelle mit einer Rate von 5-Stunden auf eine Spannung von 2,0 V bei 25 ± 2,5 °C entladen wird.
2.2 Standardgebühr Verfahren:
Bei 25 ± 2,5 °C auf 3,65 V bei einem konstanten Strom von 0,5 °C aufgeladen und dann mit einer konstanten Spannung von 3,65 V aufgeladen, bis der Ladestrom unter 0,01 °C fällt.
2.3 Standardentladung Verfahren:
Bei 25 ± 2,5 °C, entladen auf 2,5 V bei einem konstanten Strom von 1 °C.
3. Zelltyp, Barcode, Aussehenrances, und Abmessungen
3.1 Zelle Typ

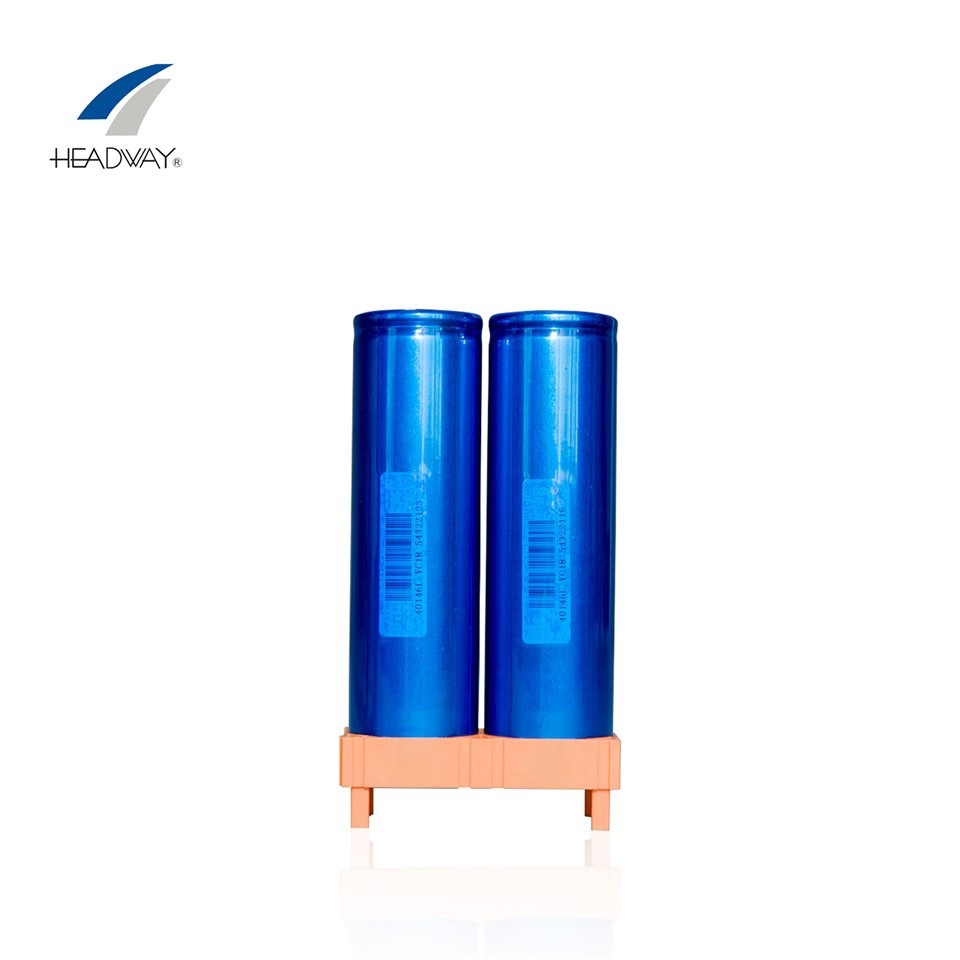

HW 40146L
3.2 Zellen-Barcode Und Erscheinungen
3.3 Zelle Abmessungen:
4. Zelle Spezifikation (frisch Zelle getestet bei 25 ± 2.5OC, verwenden Standardd Laden und Entladen, sofern nicht anders angegeben)
|
ARTIKEL |
SPEZIFIKATION |
|
Nennkapazität |
20Ah @ 0.2C |
|
Mindestkapazität |
19,5 Ah bei 0,2 °C |
|
Nennspannung |
3.2V |
|
Maximale Ladespannung |
3.65 ±0.05 V |
|
Entladeschlussspannung |
2.5 ±0.05 V |
|
Ladestrom |
Standardgebühr: 0,5 C Maximale Ladung: 2C, wenn T größer oder gleich 10 OC ist Maximale Ladung: 1C, wenn 10 OC größer oder gleich T größer oder gleich 0 OC ist Maximale Gebühr: {{0}}. 1C wenn 0 OC Größer als oder gleich T Größer als oder gleich - 10 OC |
|
Entladestrom |
Standardentladung: 1C Maximale Entladung: 3C Maximale sofortige Entladung: 6C |
|
Empfohlene Oberflächentemperatur der Lade- und Entladezelle |
Ladung: 0-45 OC Entlassung: -20-60 OC |
|
Maximal zulässige Gebühr und Oberfläche der Entladungszelle Temperatur. Aufladen und unter diesen Bedingungen entladen wird verkürzen die Lebensdauer des Zellzyklus. |
Ladung: 60 OC Entladung: 75 OC |
|
Luftfeuchtigkeitsbereich |
0-90%RH (nicht kondensierend) |
|
Innenwiderstand |
Kleiner oder gleich 4 mOhm (Wechselstromimpedanz, 1000 Hz) |
|
Zellendimension |
Höhe: 146 mm max Durchmesser: 41 mm max |
|
Gewicht |
445±10 g |
5. Technische Eigenschaften
5.1 Elektronische Leistung (frische Zelle getestet). bei 25 ± 2.5OC, Standard Aufladung und Entladung, sofern nicht anders angegeben)
|
NEIN. |
ARTIKEL |
KRITERIUM |
|
|
5.1.1 |
Entladung Rate Fähigkeit |
Entladekapazität bei 1C |
Größer oder gleich 19,2 Ah |
|
Entladekapazität bei 3C |
Größer oder gleich 18,6 Ah |
||
|
Entladekapazität bei 5C |
Größer oder gleich 18 Ah |
||
|
5.1.2 |
Zyklusleben |
Entladekapazität des 3000. Zyklus bei 100 % DOD |
Größer oder gleich 16 Ah |
|
5.1.3 |
Hoch-Tief Temperatur Entladung Leistung (0.5C Entladung) |
Entladekapazität bei - 10 OC |
Größer oder gleich 16 Ah |
|
Entladekapazität bei 0 OC |
Größer oder gleich 15 Ah |
||
|
Entladekapazität bei 60 OC |
Größer oder gleich 19,4 Ah |
||
|
5.1.4 |
Lagerung Leistung |
Restkapazität nach 28 Tagen Lagerung |
Größer oder gleich 19,2 Ah |
|
Wiederherstellung der Kapazität nach 28 Tagen Lagerung |
Größer oder gleich 19,6 Ah |
||
5.2 Umwelt und Sicherheit cMerkmale
|
ARTIKEL |
PRÜFEN VERFAHREN |
KRITERIUM |
|
5.2. 1 Überentladung |
Unter der Batterieentladung bis zum Abschalten Spannung, dann mit 0 entladen. 1C, bis die Spannung der Batterie ist Null. |
Keine Explosion, kein Feuer, nein Leckage |
|
5.2.2 Überladung |
Nachdem der Akku vollständig aufgeladen ist, überladen Sie ihn mit 0.5C für eine Stunde. |
Keine Explosion, kein Feuer, nein Leckage |
|
5.2.3 Reverse Charge |
Nachdem der Akku vollständig aufgeladen ist, mit 1/6C Rückstrom Konstantstromladung für 8h. |
Keine Explosion, kein Feuer, nein Leckage |
|
5.2.4 130 Abschluss hoch Temperatur |
Nachdem der Akku vollständig aufgeladen ist, wird der Akku geladen wird für 3°C bis 7°C/Min. in den Ofen gestellt Mit zunehmender Heizrate stieg die Temperatur auf 130 °C nach der Startzeit und (130 ± 2) OC Temperaturbereich der Sicherheit innerhalb von 1 Stunde. |
Keine Explosion, kein Feuer, nein Leckage |
|
5.2.5 Hoch und niedrig Temperatur Auswirkungen |
Wenn der Akku vollständig aufgeladen ist, wird er abgestellt -40 OC für 1 Stunde, dann 1 Stunde bei 85 OC auf Eis legen, tun Führen Sie diesen Zyklus 32 Mal durch und entfernen Sie ihn dann darunter Raumtemperatur für 6 Stunden. |
Keine Explosion, kein Feuer, nein Leckage |
|
5.2.6 Vibration |
Wenn der Akku vollständig aufgeladen ist, legen Sie ihn eine Stunde lang auf den Vibrationstisch mit einer Amplitude von 2 mm und einer Frequenz von 10 Hz. |
Keine Explosion, kein Feuer, nein Leckage, nein Verformung. |
|
5.2.7 Freier Fall |
Nachdem der Akku vollständig aufgeladen ist, lassen Sie ihn warten aus einer Höhe von 1,0m auf das harte Holz fallen mit einer Dicke von 20 mm, jede Oberfläche für einmal. |
Keine Explosion, kein Feuer, nein Leckage |
|
5.2.8 Einweichen |
Nachdem der Akku vollständig aufgeladen war, wurde der Akku bei Raumtemperatur abgesenkt, innerhalb von 24 Stunden in die Tiefe der Zellenoberfläche eingetaucht und dann 6 Stunden lang bei Raumtemperatur herausgenommen. |
Keine Explosion, kein Feuer, nein Leckage |
|
5.2.9 Extrusion |
Nachdem der Akku vollständig aufgeladen ist, wird der Akku geladen Oberfläche mit Spezialausrüstung wurde gequetscht bis sich die Batterieabmessungen auf 1 ~ änderten 3mm. |
Keine Explosion, kein Feuer |
|
5.2. 10 Kurzschluss |
Wenn der Akku vollständig aufgeladen ist, wird mit dem Innenwiderstand von nicht mehr als 50 mΩ Drähte, die mit dem Pluspol der Batterie verbunden sind und negative Extreme für 1 Stunde. |
Keine Explosion, kein Feuer, nein Leckage |
|
5.2.11 Konstante Temperatur/h Luftfeuchtigkeit/Hitze |
Nachdem der Akku vollständig aufgeladen ist, wird der Akku wieder aufgeladen relative Luftfeuchtigkeit von 90 % bis 95 % Box für konstante Temperatur und Luftfeuchtigkeit, Dauer von 48 Stunden, dann im Zimmer aufbewahren Temperatur für 6 Stunden. |
Keine Explosion, kein Feuer, nein Leckage |
|
5.2. 12 Nagel |
Ein Nagel (Durchmesser: 2,5–5 mm) wird eingedrungen vertikal durch die Mitte des Fullys geladene Zellen. |
Keine Explosion, kein Feuer, nein Leckage |
6. Warnung im Umgang mit der Lithium-Ionen-Zelle
Um zu verhindern, dass die Zelle ausläuft, sich erhitzt oder explodiert, beachten Sie bitte die folgenden Vorsichtsmaßnahmen:
Tauchen Sie die Zelle nicht in Wasser;
Benutzen und lassen Sie die Zelle nicht in der Nähe einer Wärmequelle wie Feuer oder Heizung;
Verwenden Sie zum Laden ein speziell für diesen Zweck vorgesehenes Ladegerät.
Vertauschen Sie nicht die Plus- und Minuspole;
Werfen Sie die Zelle nicht ins Feuer oder in die Heizung;
Schließen Sie die Zelle nicht direkt an eine Steckdose an;
Werfen Sie die Zelle nicht ins Feuer oder in die Heizung;
Verbinden Sie den Plus- und Minuspol nicht direkt mit Metallgegenständen;
Transportieren und lagern Sie die Zelle nicht zusammen mit Metallgegenständen wie Halsketten oder Haarnadeln. Löten Sie die Zelle nicht direkt an;
Durchstechen Sie die Zelle nicht mit einem Nagel oder einem anderen scharfen Gegenstand;
Lassen Sie die Zelle nicht über einen längeren Zeitraum bei niedrigem SOC. Dadurch sollte die Zelle bei längerer Lagerung (weniger als 6 Monate) bei etwa 50 % bleiben. Die Zelle sollte alle 6 Monate auf 50 % Ladezustand aufgeladen werden.
7.Versand
Schützen Sie den Akku während des Transports vor starken Vibrationen, Stößen, Polarisierung und Durchnässung.
